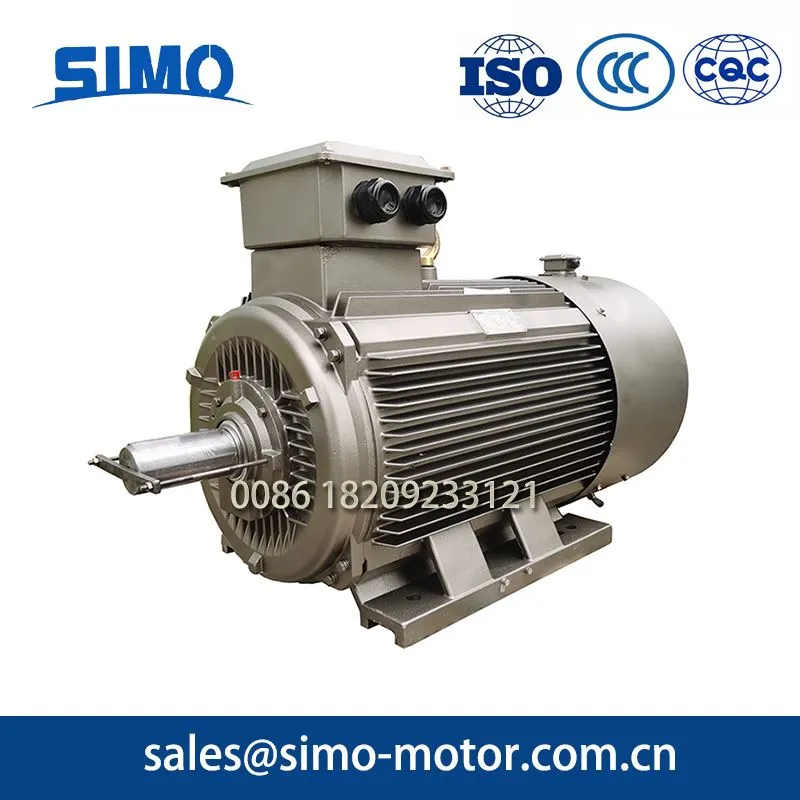

Motor ultra de înaltă eficiență - 1000 RPM Seria Introducere

Această serie de motoare aparțineHigh - eficiență trei - Motoare asincrone de fază. Seria este numită cu"Ye5"Ca prefix al modelului, de exemplu:Ye5-160m1-6.

Explicație de numire a modelului:

Ye5:

Y - Motor asincron

E5 - Clasa de eficiență energetică IE5

160 - Înălțimea centrului arborelui motor (160mm)

M1 - Lungimea de bază (desemnare standard)

6 -Numărul de poli (motor cu 6 poli)

Această serie motor este proiectată pentruUltra - Eficiență ridicatăși funcționează cu o viteză nominală de1000 rpm(Configurație cu 6 poli).

Această serie de eficiență ridicată - trei - motoare asincrone de fază (înălțimea centrală H80 ~ H450) se conformează cu GB/T 755 ("Mașini electrice rotative - rating și performanță"). Its energy efficiency level meets GB 18613 ("Minimum Allowable Values of Energy Efficiency and Energy Efficiency Grades for Small and Medium-Sized Three-Phase Asynchronous Motors") and the international standard IEC 60034-30-1 ("Efficiency classes of line-operated AC motors (IE-cod) "). Eficiența este determinată prin măsurarea analizei pierderii de putere de intrare-ieșire (conform dispozițiilor din GB/T 1032).

Carcasele de motor din această serie sunt toate realizate din fontă gri cu rezistență, iar bobinele sunt confecționate cu o calitate ridicată -, coroziune - sârmă de cupru rezistentă. Nivelul de protecție al carcasei este IP55, respectând GB/T 4942.1 și IEC 60034-5. Dimensiunile de instalare respectă standardele internaționale IEC 60072 și standardul național GB/T 4772.1. Metodele de răcire sunt IC411 și IC416, potrivite pentru funcționarea continuă (S1). Are caracteristicile pierderilor scăzute, eficienței ridicate, structurii compacte, funcționării stabile, vibrațiilor scăzute, zgomotului scăzut, duratei de viață lungă și utilizării și întreținerii ușoare.

Această serie de motoare este Ultra {- {- eficiență Energie - economisind trei - motor asincron în fază. Metoda de răcire: IC411. Performanța motorului îndeplinește GB/t 755 ('Mașini electrice rotative - rating și performanță'). Valorile de eficiență se conformează cu GB 18613 - 2020 Grad 1 Standarde de eficiență energetică și sunt în concordanță cu IE5 în standardul internațional IEC 60034 - 30 ('Clasele de eficiență de linie - motors AC operat'). Această serie de produse poate înlocui complet complet YGM, YGM2, YE2, YE3 și YE4 din seria joasă tensiune motoare asincrone.

Poate fi utilizat pe scară largă în mașini -unelte, pompe de apă, ventilatoare, compresoare, reductoare și poate fi, de asemenea, utilizat în diverse echipamente de transmisie mecanică, cum ar fi transportul, amestecarea, imprimarea, utilajele agricole și alimentele.

Motor ultra de înaltă eficiență - 1000rpm-ye5 Series Motor Parametri de bază:

Cadru: H80-H355
Tensiune: 380V, 400V, 415V, 660V, 690V, 220/380V, 380/660V, 400/690V, etc.
Număr de poli: 6p
Grad de eficiență: IEC 60034-30-1-IE5
Grad de protecție: IP55
Standard: JB, adică
Tip de răcire: IC411/IC416
Putere: 0,18KW-315kW
Tip de montare: IM B3, IM B35, IM B5, IM V1, etc.
Datorie: S1

Ultra High Efficiency Motor-1000RPM

Motor ultra de înaltă eficiență - 1000 RPM (seria Ye5): modele standard și parametrii corespunzători
Notă: Motorul poate fi personalizat pentru diferite standarde de tensiune națională.

Tip	Putere nominală (kw)	Tensiune nominală (V)	Curent evaluat (a)	Viteză nominală (r/min)	Eficiență (%)	Factorul de putere (cos φ)	Cuplu blocat (cuplu nominal)	Curent blocat (curent nominal)	Max. Cuplu (cuplu nominal)	Cuplu evaluat (n · m)	Nu - zgomot de încărcare (db (a)	Greutate (kg)
Viteză sincronă 1000 r/min
Ye5-90S-6	0.75	380	1.9	950	85.7	0.7	2.1	7.5	2.1	7.2	67	34
Ye5-90l-6	1.1	380	2.7	950	87.2	0.7	2.1	7.5	2.1	10.5	67	36
Ye5-100l-6	1.5	380	3.6	955	88.4	0.71	2.1	7.5	2.1	14.3	74	42
Ye5-112m-6	2.2	380	5.2	955	89.7	0.71	2	7.5	2.1	21	77	51
Ye5-132S-6	3	380	7.1	970	90.6	0.71	2	7.5	2.1	28.7	69	62
Ye5-132m1-6	4	380	9.2	970	91.4	0.72	2	8	2.1	38.2	69	77
Ye5-132m2-6	5.5	380	12.6	970	92.2	0.72	2	8	2.1	52.5	69	88
Ye5-160m-6	7.5	380	16.1	970	92.9	0.76	2	8	2.1	71.6	73	143
Ye5-160l-6	11	380	23.2	970	93.7	0.77	2	8.5	2.1	105.1	73	163
Ye5-180l-6	15	380	30.2	970	94.3	0.8	2	8.5	2.1	143.3	73	220
Ye5-200l1-6	18.5	380	37.1	970	94.6	0.8	2	8.5	2.3	176.7	73	268
Ye5-200l2-6	22	380	43.5	970	94.9	0.81	2	8.5	2.1	210.1	73	295
Ye5-225m-6	30	380	58.3	970	95.3	0.82	2	8.5	2.1	286.5	74	326
Ye5-250m-6	37	380	70.8	970	95.6	0.83	2	8.3	2.1	353.3	76	429
Ye5-280s-6	45	380	86	970	95.8	0.83	2	8.5	2	429.8	78	537
Ye5-280m-6	55	380	104	970	96	0.84	2	8.5	2	525.3	78	605
Ye5-315S-6	75	380	141	970	96.3	0.84	1.6	8	2	716.3	83	925
Ye5-315m-6	90	380	167	970	96.5	0.85	1.6	8	2	859.5	83	950
Ye5-315l1-6	110	380	204	970	96.6	0.85	1.6	8	2	1051	83	1100
Ye5-315l2-6	132	380	241	970	96.8	0.86	1.6	8	2	1261	83	1240
Ye5-355m1-6	160	380	292	970	96.9	0.86	1.6	8	2	1528	85	1640
Ye5-355m-6	185	380	337	970	97	0.86	1.6	8	2	1767	85	1690
Ye5-355m2-6	200	380	364	970	97	0.86	1.6	8	2	1910	85	1760
Ye5-355l1-6	220	380	401	970	97	0.86	1.6	8	2	2101	85	1840
Ye5-355l-6	250	380	455	970	97	0.86	1.6	8	2	2387	85	1930
Ye5-3552-6	315	380	602	970	97	0.82	0.9	7.9	1.8	3008	91	2915
Ye5-3553-6	355	380	678	970	97	0.82	0.9	7.9	1.8	3390	91	3030
Ye5-4001-6	400	380	755	970	97	0.83	0.9	8	1.8	3820	92	3440
Ye5-4002-6	450	380	849	970	97	0.83	0.8	8	1.8	4298	92	3605
Ye5-4003-6	500	660	543	970	97	0.83	0.8	8	1.8	4775	92	3810
Ye5-4501-6	560	660	601	970	97	0.84	0.8	8.1	1.8	5348	95	4835
Ye5-4502-6	630	660	676	970	97	0.84	0.8	8.1	1.8	6017	95	5165
Ye5-4503-6	710	660	762	970	97	0.84	0.6	7.4	1.8	6781	95	5380
Ye5-4504-6	800	660	859	970	97	0.84	0.6	7.4	1.8	7640	95	5600

Afișare de fabricație

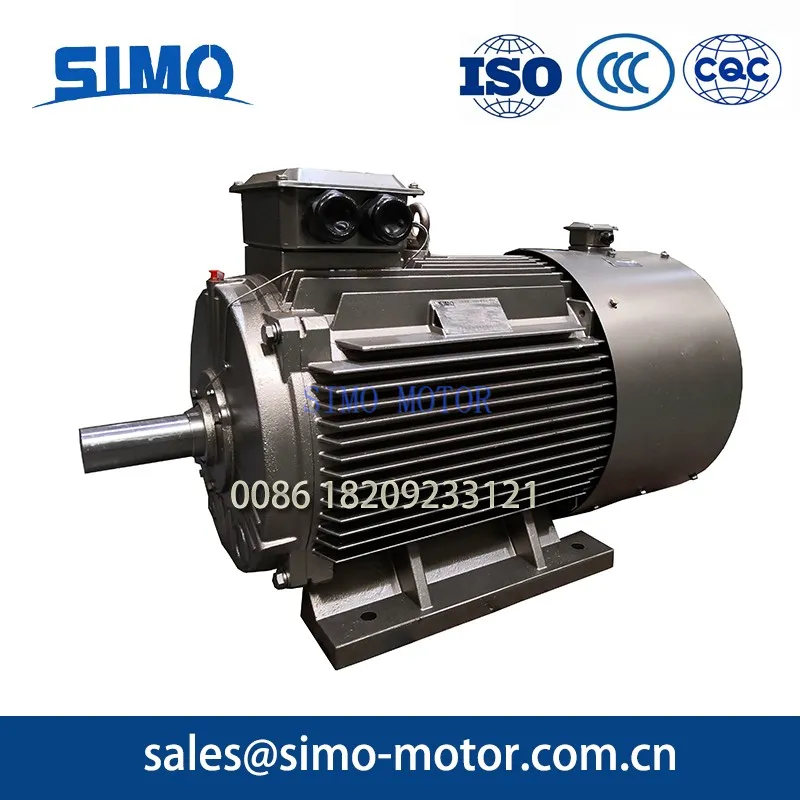

Motor ultra de înaltă eficiență - 1000rpm-ye5 Motor din serie

Motor SimoDeține peste 120 de brevete de invenție pentru produsele sale. Are 34 de serii de produse majore, inclusiv mai mult de 1.800 de categorii sub - și un total de peste 19.500 de specificații. Intervalul de putere este de la 0,55 kilowati la 25.000 kilowati. Principalele produse cu motor includ YX, YXKK, seria YXKS High - Eficiență ridicată - motoare de tensiune; Yr, yrkk, yrks rana high - motoare de tensiune; Ye3 ridicat - eficiență, ye4, ye5 ultra - ridicat - seria de eficiență a motoarelor asincrone; YVFE2, YVFE3, YVFE4, YVFE5 SERIE HIGH - Variabilă de eficiență - viteză de frecvență - regularea motoarelor; YBX3, YBX4, YBK3, YBF3, YBBP Seria Explozie - dovadă ridicată - și scăzută - tensiune motoare asincrone; T, TD, TK, TDMK Series Sincronous Motors; și Motors DC din seria Z2, Z4, Z. Aceste produse sunt utilizate pe scară largă în domenii precum protecția mediului, energie electrică, cărbune, petrol, minerit, metalurgie, căi ferate, transport, industrie chimică, agricultură, conservare a apei, aviație, navigație și tehnologie ridicată -. Este un producător de asistență motoare desemnat pentru China Railway Corporation și un furnizor calificat pentru General Electric (GE) din Statele Unite.
