În calitate de furnizor de motoare răcite cu apă YKS, am înțeles importanța critică a monitorizării fluxului de apă de răcire în asigurarea funcționării eficiente și fiabile a acestor motoare. În acest blog, voi aprofunda diferitele metode utilizate pentru a monitoriza fluxul de apă de răcire pentru motoarele răcite cu apă YKS, subliniind semnificația lor și aplicațiile practice.
Semnificația monitorizării fluxului de apă de răcire
Motoarele răcite cu apă YKS sunt proiectate pentru a disipa căldura generată în timpul funcționării printr -un sistem de circulație a apei de răcire. Menținerea unui flux de apă de răcire adecvat este esențială din mai multe motive. În primul rând, ajută la prevenirea supraîncălzirii motorului, ceea ce poate duce la degradarea izolației, la reducerea eficienței motorii și, în final, la o defecțiune motorie. În al doilea rând, un flux adecvat de apă de răcire asigură o performanță constantă a motorului, minimizând riscul de tensiune termică și deteriorare mecanică. În cele din urmă, monitorizarea fluxului de apă de răcire permite detectarea precoce a problemelor potențiale, cum ar fi blocaje sau scurgeri, permițând întreținerea în timp util și prevenirea timpului de oprire costisitor.
Metode comune de monitorizare a fluxului de apă de răcire
1. Contoare de curgere
Contoarele de debit sunt cele mai utilizate dispozitive pentru monitorizarea debitului de apă de răcire în motoarele răcite cu apă YKS. Există mai multe tipuri de contoare de debit disponibile, fiecare având propriile avantaje și limitări.
- Contoare mecanice de curgere: Acești contoare funcționează pe baza principiului mișcării mecanice cauzate de fluxul de apă. Exemple includ contoarele de curgere a paletei și debitul turbinei. Fluxul de paletă constau dintr -o roată de paletă care se rotește atunci când apa curge prin contor. Viteza de rotație a roții de paletă este proporțională cu debitul, care poate fi măsurată folosind un senzor. Fluxul de turbină, pe de altă parte, folosesc o turbină care se învârte în fluxul de apă. Rotația turbinei generează impulsuri electrice, care sunt numărate pentru a determina debitul. Contoarele mecanice sunt relativ simple și rentabile, dar pot fi afectate de resturi sau sedimente în apă, ceea ce poate provoca uzură pe părțile mobile.
- Contoare de flux electromagnetic: Contoarele de flux electromagnetice funcționează pe principiul Legii lui Faraday a inducției electromagnetice. Când apa curge printr -un câmp magnetic generat de contor, este indusă o tensiune electrică, care este proporțională cu debitul. Acești contoare sunt extrem de exacte și pot măsura debitul într -o gamă largă de dimensiuni de conducte. De asemenea, nu sunt afectate de vâscozitatea, densitatea sau temperatura apei, ceea ce le face potrivite pentru o varietate de aplicații. Cu toate acestea, debitul electromagnetic sunt mai scumpe decât contoarele mecanice de curgere și necesită o sursă de energie.
- Fluxul cu ultrasunete: Contoarele cu ultrasunete folosesc unde ultrasonice pentru a măsura debitul de apă. Există două tipuri principale de contoare de fluxuri cu ultrasunete: timpul de tranzit și Doppler. Contoarele de curgere a timpului de tranzit măsoară diferența în timpul necesar pentru ca undele ultrasonice să călătorească în amonte și în aval în apă. Debitul este calculat pe baza acestei diferențe de timp. Contoarele de curgere Doppler, pe de altă parte, măsoară deplasarea frecvenței undelor cu ultrasunete reflectă particulele sau bulele din apă. Schimbarea de frecvență este proporțională cu debitul. Fluxul cu ultrasunete sunt non-invazive, ceea ce înseamnă că nu necesită un contact direct cu apa, ceea ce le face ușor de instalat și întreținut. De asemenea, sunt potrivite pentru măsurarea debitului în conducte mari sau în aplicații în care apa conține solide sau gaze. Cu toate acestea, contoarele de debit cu ultrasunete pot fi afectate de prezența bulelor de aer sau a sedimentelor în apă, ceea ce poate provoca lecturi inexacte.
2. Monitorizarea diferențială a presiunii
O altă metodă de monitorizare a fluxului de apă de răcire este prin măsurarea diferențialului de presiune pe o restricție a căii de curgere a apei. Această metodă se bazează pe principiul că scăderea de presiune pe o restricție este proporțională cu pătratul debitului. Prin măsurarea presiunii în două puncte de o parte și de alta a restricției, debitul poate fi calculat folosind ecuația Bernoulli.
Monitorizarea diferențială a presiunii poate fi obținută folosind senzori de presiune sau emițători de presiune diferențială. Senzorii de presiune măsoară presiunea absolută într -un singur punct în calea fluxului de apă, în timp ce emițătorii de presiune diferențială măsoară diferența de presiune între două puncte. Monitorizarea diferențială a presiunii este o metodă relativ simplă și rentabilă, dar necesită o restricție cunoscută în calea de curgere a apei, cum ar fi o placă de orificiu sau un tub venturi. De asemenea, este important să vă asigurați că senzorii de presiune sau emițătorii sunt calibrați corespunzător pentru a obține lecturi exacte.
3. Monitorizarea temperaturii
Monitorizarea temperaturii poate fi, de asemenea, utilizată ca metodă indirectă de monitorizare a fluxului de apă de răcire. Prin măsurarea temperaturii motorului și a apei de răcire în diferite puncte ale sistemului, este posibilă detectarea modificărilor debitului de apă de răcire. Dacă debitul de apă de răcire scade, temperatura motorului va crește, deoarece mai puțină căldură este îndepărtată din motor. În schimb, dacă debitul de apă de răcire crește, temperatura motorului va scădea.
Monitorizarea temperaturii poate fi obținută folosind senzori de temperatură, cum ar fi termocuple sau detectoare de temperatură de rezistență (RTD). Acești senzori pot fi instalați în diferite locații din motor și în sistemul de apă de răcire pentru a furniza date de temperatură în timp real. Monitorizarea temperaturii este o metodă simplă și rentabilă, dar nu este la fel de precisă ca metodele de măsurare directă a fluxului. De asemenea, este important de menționat că modificările temperaturii pot fi cauzate de alți factori, cum ar fi modificările temperaturii ambientale sau încărcarea motorului, astfel încât este necesar să se ia în considerare acești factori atunci când interpretați datele de temperatură.
Considerații practice pentru monitorizarea fluxului de apă de răcire
Atunci când implementați un sistem de monitorizare a fluxului de apă de răcire pentru motoarele răcite cu apă YKS, există mai multe considerente practice de care trebuie să țineți cont.
1. Plasarea senzorului
Amplasarea senzorilor de debit sau a senzorilor de presiune este esențială pentru monitorizarea precisă. Senzorii ar trebui să fie instalați într -o locație în care fluxul de apă este complet dezvoltat și fără turbulență sau vortice. Acest lucru înseamnă, de obicei, instalarea senzorilor într -o secțiune dreaptă a conductei, departe de coturi, supape sau alte obstacole. De asemenea, este important să vă asigurați că senzorii sunt aliniați în mod corespunzător cu direcția de curgere pentru a obține lecturi precise.
2. Calibrare
Calibrarea regulată a contoarelor de debit sau a senzorilor de presiune este esențială pentru a asigura o monitorizare exactă și fiabilă. Calibrarea trebuie efectuată în funcție de recomandările producătorului și la intervale regulate pentru a ține cont de orice modificări ale performanței senzorului în timp. De asemenea, este important să utilizați un standard de referință calibrat pentru a verifica exactitatea senzorilor.
3. Întreținere
Întreținerea corectă a sistemului de monitorizare a fluxului de apă de răcire este necesară pentru a asigura funcționarea continuă a acestuia. Aceasta include inspecția și curățarea periodică a senzorilor, precum și verificarea oricăror semne de deteriorare sau uzură. De asemenea, este important să monitorizați sistemul pentru orice lecturi sau tendințe anormale, ceea ce poate indica o problemă potențială cu fluxul de apă de răcire sau cu sistemul de monitorizare în sine.
Concluzie

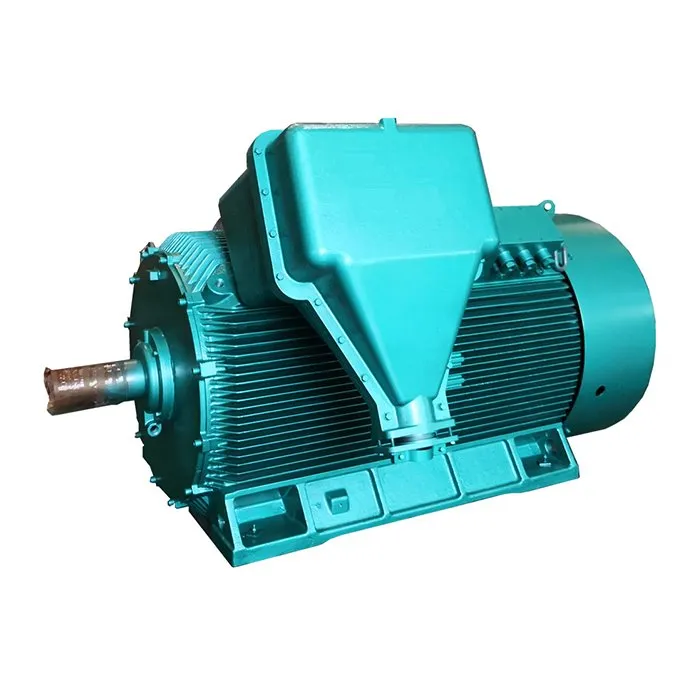

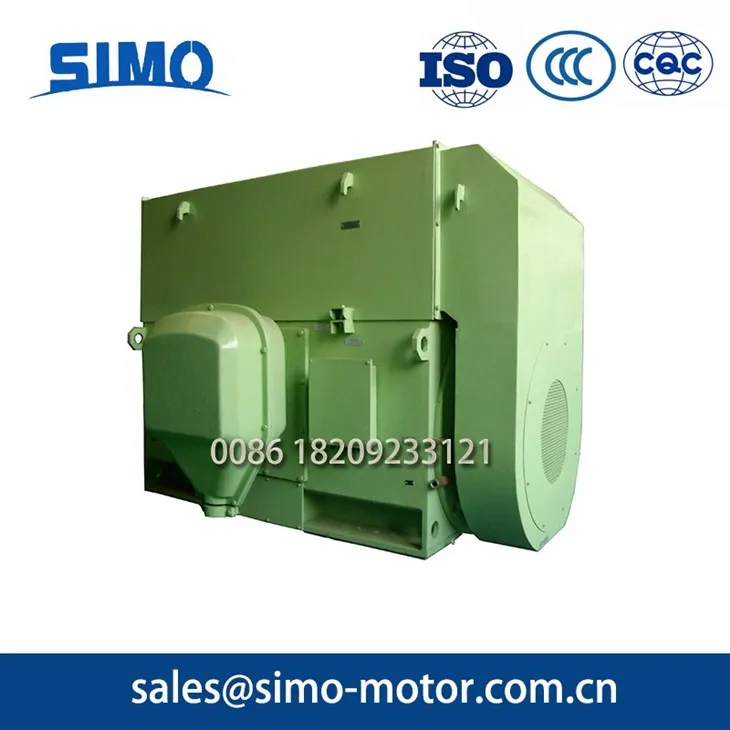

În concluzie, monitorizarea fluxului de apă de răcire este un aspect critic pentru asigurarea funcționării eficiente și fiabile a motoarelor răcite cu apă YKS. Folosind metodele de monitorizare adecvate și urmând considerentele practice prezentate în acest blog, puteți monitoriza eficient fluxul de apă de răcire și puteți detecta eventualele probleme potențiale înainte de a provoca daune semnificative motorului. Dacă sunteți interesat să aflați mai multe despre motoarele noastre răcite cu apă YKS sau soluțiile noastre de monitorizare a fluxului de apă de răcire, vă rugăm să nu ezitați să ne contactați pentru informații suplimentare și să discutați cerințele dvs. specifice. De asemenea, oferim o serie de alte motoare de înaltă calitate, cum ar fiSimo YKK-560 10KV Motor Tensiune medie, TheMotor de inducție de înaltă tensiune Y2, și TheYKK-6003-2-6KV-2500KW Motor de înaltă tensiune.
Referințe
- „Manual de măsurare a fluxului: proiecte și aplicații industriale” de Richard W. Miller
- „Instrumentare, măsurare și analiză” de Jack D. Loeb
- „Fundamentele electrice ale utilajelor” de Stephen J. Chapman
